ASTM A350 LF2 flens voor lage temperaturen
De meest gebruikte klasse is ASTM A350 LF2 Klasse 1, overeenkomstig materiaal voor leidingen in ASTM A333 Klasse 6 en pijpfittingen in ASTM A420 WPL6. Met een vloeigrens van minimaal 240 Mpa en een treksterkte van 480 Mpa tot 655 Mpa, impacttesttemperatuur bij -45 graden.
Ons leveringsassortiment
|
Cijfers |
ASTM A350/ ASME SA350 Klasse LF2, LF1, LF3, LF5, LF6, LF9, LF787, Klasse 1, 2, 3 |
|
Buitendiameters |
1/2'' tot 24'' in ASME B16.5, tot 60'' in ASME B16.47 |
|
Wanddikte schema |
SCH 10, SCH 40, SCH 160 voldoen aan ASME B16.9 |
|
Drukklasse |
Klasse 150, 300, 600, 900, 1500, 2500 |
|
Productienormen |
ASME B16.5, ASME B16.47 A, B |
Normen Toepassingsgebied
ASTM A350 omvat verschillende soorten koolstof- en laaggelegeerd staal, gesmede of ringgewalste flenzen, gesmede fittingen en kleppen die primair bedoeld zijn voor lagetemperatuurservice en waarvoor kerfslagvastheidstests nodig zijn. Ze worden gemaakt volgens gespecificeerde afmetingen of volgens dimensionale normen, zoals de ASME- en API-specificaties waarnaar wordt verwezen in sectie 2. Hoewel deze specificatie betrekking heeft op sommige leidingcomponenten die zijn bewerkt uit gewalste staven en naadloze buismaterialen, heeft het geen betrekking op grondstoffen die in deze productvormen worden geproduceerd.
ASTM A350 flens datasheet
Chemische samenstelling

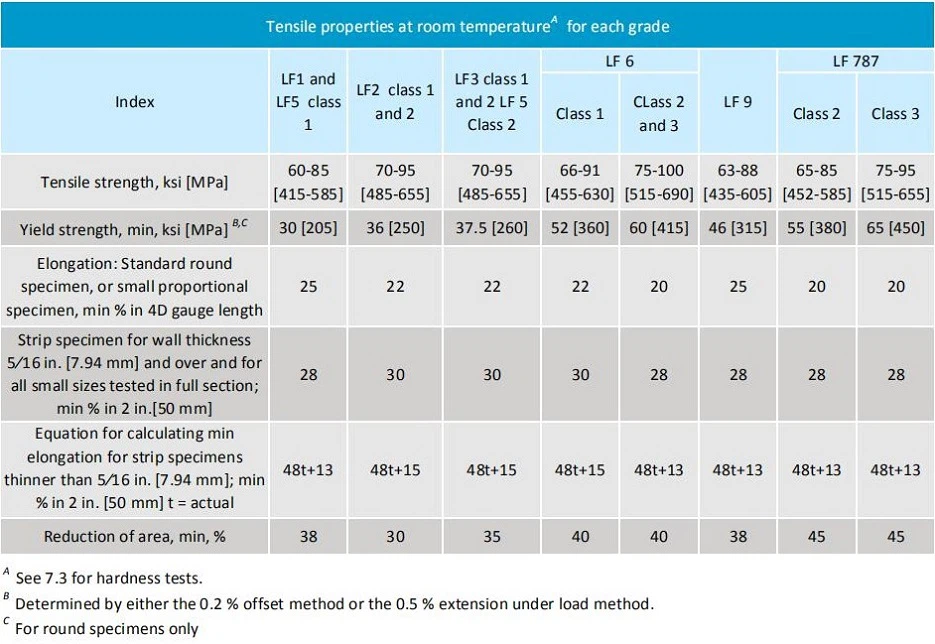

Mechanische eigenschappen
Vereisten voor trekproeven: het materiaal moet voldoen aan de vereisten voor treksterkte in onderstaande tabel.
Impacttesttemperatuur onder ASTM A350-flenzen
Testmonsters van 10 mm x 10 mm
|
Cijfer |
Testtemperatuur, ℉ [ graden ] |
|
LF1 |
-20 [-29] |
|
LF2 Klasse 1 |
-50 [-46] |
|
LF2 Klasse 2 |
-0 [-18] |
|
LF3, Klassen 1 en 2 |
-150 [-101] |
|
LF5, Klassen 1 en 2 |
-75 [-59] |
|
LF6, Klassen 1 en 2 |
-60 [-51] |
|
LF6 Klasse 3 |
0 [-18] |
|
LF9 |
-100 [-73] |
|
LF787 Klasse 2 |
-75 [-59] |
|
LF787 Klasse 3 |
-100 [-73] |
Waarden van de impacttest:Charpy V-Notch-energievereisten voor specimens van 10 mm bij 10 mm.
|
Cijfer |
Minimale impactwaarde voor gemiddelde van 3 monsters, ft-lbf [J] |
Minimale impactwaarde voor één exemplaar, ft-lbf [J] |
|
LF1 en LF9 |
13 [18] |
10 [14] |
|
LF2 Klasse 1 |
15 [20] |
12 [16] |
|
LF3 Klasse 1 |
15 [20] |
12 [16] |
|
LF5 Klasse 1 en 2 |
15 [20] |
12 [16] |
|
LF787 Klassen 2 en 3 |
15 [20] |
12 [16] |
|
LF6 Klasse 1 |
15 [20] |
12 [16] |
|
LF2 Klasse 2 |
20 [27] |
15 [20] |
|
LF3 Klasse 2 |
20 [27] |
15 [20] |
|
LF6 Klassen 2 en 3 |
20 [27] |
15 [20] |
Fabricage - Smelten en smeden
Smeltproces - Het staal moet worden geproduceerd door een van de volgende primaire processen: openhaard, basisch zuurstof, elektrische oven of vacuüm-inductie smelten (VIM). Het primaire smelten kan afzonderlijke ontgassing of raffinage omvatten, en kan worden gevolgd door secundair smelten met behulp van elektroslak hersmelten (ESR) of vacuümboog hersmelten (VAR).
Afvoeren - Er moet voldoende worden afgevoerd om te voorkomen dat er schadelijke leidingen of onnodige scheiding ontstaat.
Smeedproces
Het materiaal voor smeedstukken bestaat uit blokken, gesmede, gewalste of strenggegoten blokken, knuppels, platen of staven.
Warmtebehandeling
Na het warm bewerken en vóór het opnieuw verwarmen voor warmtebehandeling, moet het smeedstuk aanzienlijk afkoelen tot onder het transformatiebereik.
Smeedstukken, behalve Grade LF787, moeten worden genormaliseerd, of genormaliseerd en getemperd, of geblust en getemperd. Naar keuze van de fabrikant kan materiaal dat in geblust en getemperd presteerde, worden genormaliseerd vóór de austenitiserings-/gebluste bewerking.
Er is geen beperking op de grootte bedoeld die verder gaat dan het vermogen van de fabrikant om de gespecificeerde vereisten te verkrijgen. Echter, Klasse 3 van Grade LF787 is alleen beschikbaar in de gebluste-en-neerslag warmtebehandelde conditie.
